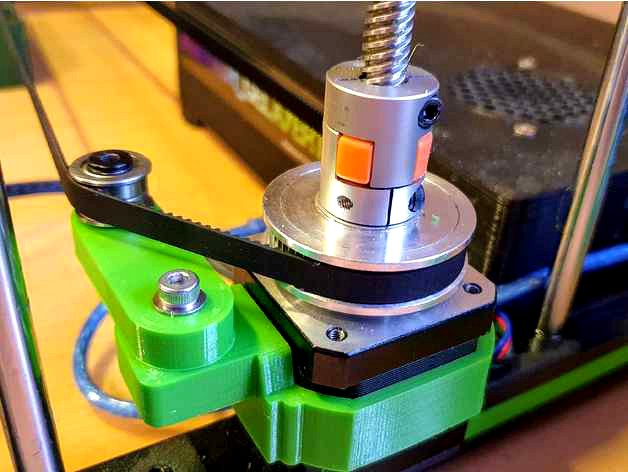

Z-Riemenspanner für einen X5SA (Pro)
ACHTUNG: Neue Version mit einem federgespannten Arm als Remix hochgeladen:
https://www.thingiverse.com/thing:4712760
Die Riemenräder müssen dabei auf den 5mm Motorachsen sitzen.
1 x Endlosriemen: GT2 1150 mm / 575 Z
2 x Riemenräder GT2 60Z Bohrung 5mm
Man braucht Riemenräder die sehr dünn sind und die Schraube seitlich in der Verzahnung haben. (Gibt es auch zum Ausdrucken)
Ich habe bei den "normalen" Riemenrädern oben den Überstand abgedreht und an der Verzahnung ein Loch mit Gewinde für die Madenschraube angebracht.
Für die Montage des Riemenspanners werden benötigt:
1 x Schraube M4 x 18mm
1 x Unterlagscheibe M4
1 x Schraube M5 x 20mm
1 x Unterlagscheibe M5 (zwischen Kugellager und Hebel)
2 x Kugellager innen 5mm (Bundkugellager Außen 14mm, 5mm hoch)
(Man kann auch normale Kugellager oder eine Riemenrolle (Pully) benutzen.
1 x Schraube M3 x 20mm
1 x Mutter M3
Als Filament empfehle ich PETG und 35 % Füllung
Das Gewinde für die Schrauben zu Hebel- und Kugellagermontage (M4 + M5) sind schon in die Druckteile eingearbeitet und benötigen keine Mutter.
Update 05.01.2021
Halter-Nema17_V7 hochgeladen. (Ein Fehler in der STL-Datei wurde korrigiert)
Wenn dir dieses Teil gefällt, würde ich mich über ein Make mit Foto sehr freuen.
