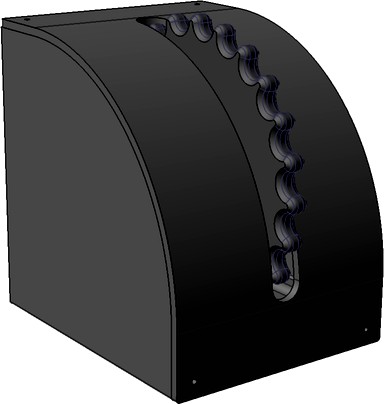

Trim Wheel for Flight Simulator by ZockZock
by Thingiverse
Last crawled date: 4 years, 10 months ago
Das ist ein Trim Wheel zum selber bauen.
Es ist zum Saitek Proflight System kompatibel und wird als Joystick erkannt.
Da es den orginalen Saitek nicht mehr im Handel gibt, habe ich dieses Projekt ins Leben gerufen. Die Kosten für die Zukaufteile belaufen sich auf ca. 18€
Bei Bedarf lassen sich bis zu 5 Drehpotentiometer anschließen und entsprechend mehr Funktionen abbilden. Diesbezüglich, kann ich auf Anfrage gerne die STP Daten bereit stellen.
Wem es gefällt, der darf gerne eine kleine Spende hinterlassen.
Neben den Druckteilen, wird noch folgendes benötigt:
Hardware:
1x Arduino Leonardo
1x Drehpotentiometer 10K
3x kleine Kabel
4x Kunststoffschraube D3mm u. 12mm lang
8x Schraube M4x20mm
8x Selbstsichernde Muttern 4M
Fett zum schmieren der Lagerung
Software:
Arduino IDE:https://www.arduino.cc/en/main/software
Sketch für den Arduino:https://github.com/AM-STUDIO/USB-5-AXIS-CONTROLLER
Arduino Joystick Library:https://github.com/MHeironimus/ArduinoJoystickLibrary
Video zum anschließen:https://www.youtube.com/watch?v=iKIrbF6GnZ0&feature=youtu.be
UPDATE v01:
Es wurden zwei Varianten des Sekundären Zahnrades hinzugefügt um zwischen Potentiometer und Encoder zu wählen.
Bei der Encoder Variante, lässt sich im Code das Übersetzungsverhältnis nach eigenen Bedürfnissen einstellen.
Vielen Dank an Patrik Müller, der den Arduino Code bereit gestellt hat.
