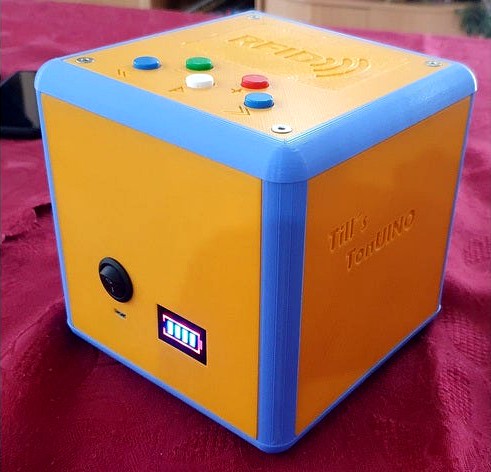

Hier mein Gebautes Tonuino
Infos über die Elektronik: https://www.voss.earth/tonuino/
Ecken, Rahmen, RFID Reader platte und Lautsprecher Gitter: https://www.thingiverse.com/thing:4339852
Kartenbox: https://www.thingiverse.com/thing:3304418
Mir hat grundsätzlich das Design von Andy86 gefallen aber nicht die Tatsache dass der Rest aus Holz gemacht wird deswegen hier meine Erweiterung dazu.
Benötigte Teile:
Lochraster Platine 90x38mm (Habe ich mir selbst zurecht geschnitten) https://www.amazon.de/gp/product/B07BDKG68Q/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
Taster für die Platine https://www.ebay.de/itm/25pcs-12x12x7-3mm-5-Colors-Tactile-Button-Assortment-kit-for-Arduino-Promotions/283812381518?epid=22018295406&_trkparms=ispr%3D1&hash=item421489434e:g:kuwAAOSwzDRfxMP6&amdata=enc%3AAQAFAAACcBaobrjLl8XobRIiIML1V4Imu%252Fn%252BzU5L90Z278x5ickk7PdDazAlGltMLJlUhrWsD%252F8Yc6SoXnBNNKTNaLdGPNOM%252FhCqnbb5gXJoZiDeweKYjKS9rqynay27cqsrCr%252F4sGYEKhsRUyYdK9oRC1GwtxAUVs7B15qRQ93R4jxSbZrGBKzk6lrQae9uOYixbbGpnWikBdOh6EIZ%252F%252FLq7%252BIOJBqssQZ0i5h4iE4nI4fGXdg1uglfo7yZptlQ%252B7zexujheItZfTHt4i2otvJqyqBZi177Xq0Ktp%252BKw00N1sDKLC1OaUT0Cg4j6XfHmQ9s3nfhRW0bekR%252FSEuEeAim078Ayi6N%252FPdJvcUcwYUMHxxpZIzTWgOKsdIk715%252F4F3HMumn75WMUF04OIAD%252FI3WtMv6N6T0JlALOcVZhJJsMiSNilZSyPWTqJdT8RIi3h%252FgKp3GYBdjdDlK%252FespqaUzUn9v1WvcNlLV%252FLj9igBCBbSi7cyldCZJpSuLWDwe608Uw%252BvGhvHtRxk1J4oonXYXZWwHmGabTZ1UOCyU82ElevGUlJdrGUoR8qmkeIfve5Mkjabqzesr5MmyEcd9PTzukPRpUT4USRJiu%252BU9Kw1dj74kKMBZ6FAwFwdpeXwc92p0926vH%252BIM5b1MtjBNBs%252BWUisSN%252FFWRf9Hb6Udt6iSP0I5RWryN%252FMrfVfuWUTo9Mkl5TFDqf2e%252FcekhDj5E8c0nO0dU6Q4RcZmpiEla4%252F8m1m04Ejc6w9RA2QZuBU1Ty0HQ5EvQPZfA3Aivt2GHWQ65oLCwT9NLVOBngQh2Y4JvEnri8Fsa%252Fsb0ZDHt09Oqe74kqa3qw%253D%253D%7Ccksum%3A283812381518eff604e91825467899d60aee5a6f81f0%7Campid%3APL_CLK%7Cclp%3A2334524
MT3608 DC-DC Aufwärtswandler 2A https://www.amazon.de/gp/product/B089Y7NDCR/ref=ppx_yo_dt_b_asin_title_o01_s01?ie=UTF8&psc=1
Ladeanzeige https://www.amazon.de/gp/product/B07ZCRT3LJ/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1
Laderegler https://www.amazon.de/gp/product/B07D2G345P/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1
Akku in meinem Fall 2 18650 Zellen Parallel geschalter aber verschweißt und angefertigt
Gewindeeinsätze M3 5x4 für RFID Halter und Akkuhalter (8 Stk)
Gewindeeinsätze M4 6x4 für die Seitenteile 16 Stk
Gewindeeinsätze M2 für die Lochrasterplatine
Ich habe folgendes Set verwendet https://www.amazon.de/gp/product/B08DHYD73Q/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1
20 Linsenkopfschauben M4x30 Für Lautsprecher und Seitenteile ( Habe ich mir dann Entsprechend gekürzt so wie ich es gebraucht habe
8 Senkkopfschrauben M4x 20 + Mutter für Deckel, Boden und Rahmen
4 M2 Schrauben ( aus alten Notebooks für die Lochraster Platine)
4 Schrauben M3x 12 Für RFID Halter
4 Schrauben M3x 8 für den Akku Halter
Heiskleber oder 2K kleber für die Platine vom Arduino/MP3 Player und dem Ladeboard sowie dem DC DC wandler
und diverser Kleinkram etc für die Verkabelung
die Maße für die Lochraster Platine liegen im PDF dabei
Viel Spaß beim Basteln
