Sparky SP43 Drill Stand upgrade by Ressi
by Thingiverse
Last crawled date: 4 years, 4 months ago

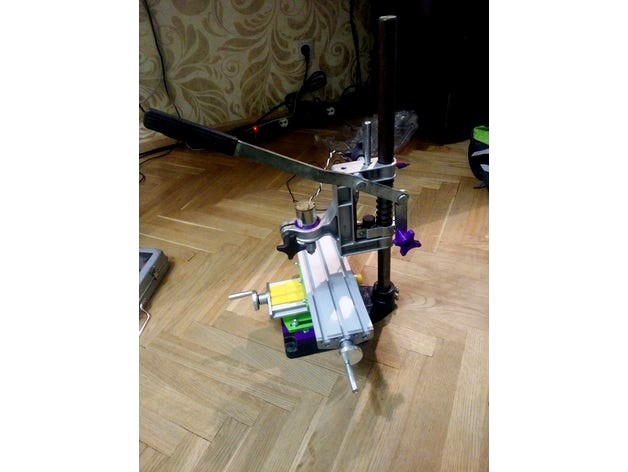

I found on the back of my garage a drill stand Sparky SP43 in a garbage condition:
Corrosion, several Screws and handles are missing...
I'm often making PCBs, so it should be a nice tool to drill small holes, so I've ordered on AliExpress a coordinate table and was going to use it with this Drill Stand.
Once everything was in one place I was really disappointed - the mounting holes were different. But... I have 3D printer, so I've spent 30 minutes to make a simple converter.
Additionaly I was going to use a small motor like a drill, it's diameter is only 35mm, but the standard drill is 43, so I've to print an adapter ring.
Plus I've made a new handle to be used with M8x60 screw to fix stand height.
And the last thing is a small ring to avoid friction between handle and the crew.
Here is the link for coordinate table, for those who may wonder:http://ali.pub/2i2v4z
Print everything in PET-G.100% infil. Fan=0%. No support. 0.2mm/layer.
Converter should be printed upside down - there are special thin layers to avoid problems when printing narrow hole above the big one.
Нашел я тут в гараже отличную стойку для дрели Sparky SP43. В состоянии близком у мусорному: Сплошная ржавчина, отсутсвует половина винтов.
Т.к. я часто делаю печатные платы, то использовать данный станочек с координатным столиком (закрепив на нем фанеру и плату) было бы здорово, поэтому я заказал на Али небольшой координатный столик.
Когда все пришло - выяснилось, что крепления у столика и стойки не совпадают - пришлось потратить 30 минут и нарисовать в 3Д переходник.
Нарисовал в 3д рукоятку по болт М8х60 - вышла, на мой взгляд, даже ухватистее и удобнее штатной, ну и на последок пришлось колечко сделать - что бы рукоятка о ручку не терлась.
Кроме этого, в качестве дрели я буду использовать микродвигатель, его диаметр 35мм, в то время как Стандартное крепление дрели - под 43мм, так что переходничок тоже сделал.
Тум кому будет интересно - вот ссылка на координатный столик:http://ali.pub/2i2v4z
Печтатать из ПЕТГ, 100% заполнение, без обдува, слой 0.2мм.
Поддержки не требуются.
Конвертер печатать нижней поверхностью - вверх, предусмотрены тонкие слои, для избежания проблем при печати маленьких отверстикй над большими, после печати легко убирается канцелярским ножом.
