SCREW & NUT by Chocarrat

Last crawled date: 4 years ago

Hace unos días un familiar me pidió una tuerca de Métrica 18 y paso de 2 mm, ya que se le había roto la bomba de achique del barco. Tras buscar tuercas en Solid Works y no encontrar la de Métrica 18 y paso 2 mm, decidí construirla desde cero a partir de las definiciones geométricas de la norma DIN 13. Adjunto el fichero DWG.
A la hora de construir las piezas he dejado una holgura de unas 100 micras entre las roscas para facilitar su acople.
Una vez impresa, he tenido que limar levemente la rosca del tornillo, ya que en los puntos en los que en cada capa comienza a imprimir el extrusor dejaba un pequeño resalte. Una vez limado levemente con una cuchilla funciona a la perfección.
A pesar de estar impreso con un infill del 30%, se ve bastante solida y resistente.

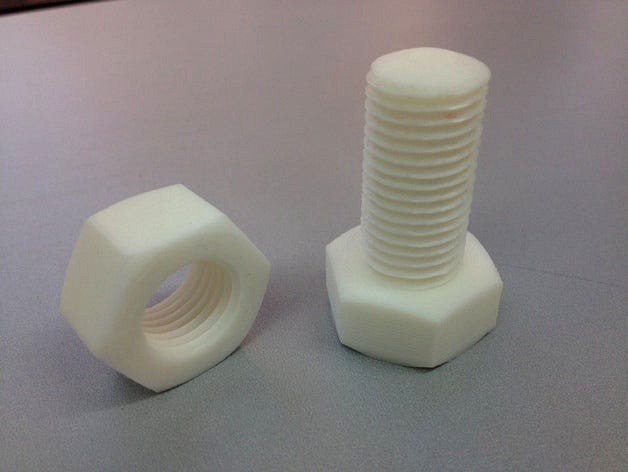

Impreso en PLA a 200º C y con una resolución de 200 micras.
aAquí un video del resultado:http://youtu.be/Fa_MnYPb6zE
