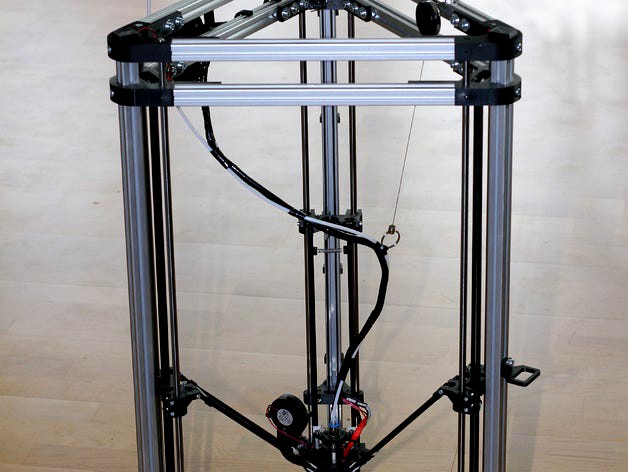

Rostock/Kossel Mix Delta Printer FORGE-BOT by Tadoxx
by Thingiverse
Last crawled date: 4 years, 8 months ago
Kossel/Rostock Delta Mix 3d Drucker
mir gefällt am Kossel nicht das ein gewisser Hebel auf den Schlitten wirkt beim hoch und runter fahren.
Auch mag ich nicht wie die Wagen geführt werden (über die Aluprofile).
Deshalb habe ich einen Mix entworfen.
die Teile sind größtenteils selbst entworfen (nur Hotendhalter,Extruder, Z-Schlitten und Displaydeckel sind noch nahezu so wie hier auf Thingiverse gefunden)
Die Z-Schlitten laufen über 8mm Linearstangen, wie beim Rostock, was den Rahmen nochmal ein bisschen stabilität verleiht.
Ich habe darauf geachtet das die gesamt Elektrik und Kabel nicht zu sehen sind, somit wirkt der Drucker sehr aufgeräumt.
Technische Daten FORGE-BOT
Rahmenaufbau: ABS,PLA,Carbon und Aluminium (Kossel-Rostock Mix)
Rahmenhöhe: 840mm
Bauraumhöhe: 350mm
Rahmendurchmesser: 450mm
Druckbettdurchmesser: 240mm
Heizbett: bis 120°C
Heizdüse: bis 260°C
Düsendurchmesser: 0,4mm
Druckauflösung: 0,02mm-0,35mm
Geschwindigkeit: realistische 100mm/s (max 160mm/s)
Motoren: Nema 17 (1,7A)
Extruder: für 1,75mm Filament modifizierter "Greg´s Wade Extruder"
Elektronik: Arduino Ramps 1.4, LCD, SD-Kartenleser
Treibriemen: GT2
Eine PDF Anleitung für den Rahmen ist auch dabei.
Ich habe darauf geachtet das jedes Teile ohne Support oder raft gedruckt werden kann!
Viel Spass beim nachbauen
auf www.Formgeber-3D-Druck.de sind noch mehr Bilder zu sehen, auch eine AufbauAnleitung entsteht dort
