RC Ship - ferngesteuertes Schiffchen: Prototyp by moinmoinhb
by Thingiverse
Last crawled date: 4 years ago
ACHTUNG: PLA legt die Fäden NICHT wasserdicht aneinander, das Schiff muss lackiert werden, damit es wasserdicht wird.
Dafür nutze ich Klarlack von Pelikan (Brilliant varnish).
Antrieb:
Druckteil: Rumpf
1 x Motor vom Mini Rock Crawler (Vaterra Slickrock oder Losi)
2 x Schraube (mit Schraubensicherungslack einsetzen, sonst rappelt die sich los)
Antriebswelle:
Druckteil: Propeller
1 x 3mm Gewindestab (etwa 70mm lang, am Modell anpassen)
etwas Fett
2 x Kugellager Typ 623 2RS (3x10x4)
2 x selbstsichernde Mutter M3
1 x Mutter M3
2 x kleine Dichtung zwischen Kugellager und Mutter
2 x große Dichtung zwischen Kugellager und Schiffrumpf
Reihenfolge der Montage Antriebswelle vom Motor aus gesehen:
selbstsicherne Mutter
Mutter (ja, zwei Muttern hintereinander)
kl. Dichtung
Kugellager
gr. Dichtung
durch die Wellenführung des Rumpfs (Druckteil) mit Fett
gr. Dichtung
Kugellager
kl. Dichtung
selbstsicherne Mutter
Antriebswelle mit Motorwelle verbinden:
Druckteil: Wellenverbinder
4 x Schrauben M2x12
4 x selbstsichernde Mutter M2
8 x Unterlegscheibe M2 (DIN 125)
Die Montage ist etwas fummelig, aber möglich.
Die beiden Wellenverbinder sind unterschiedlich, weil die Motorwelle abgeflacht ist.
Bitte genau gucken, dann ist die Montage klar.
Die Wellenverbinder klemmen die selbstsichernde Mutter ein.
Anlenkung:
Druckteile: Ruder, Lenkhebel
1 x Schraube M3x40 (Schraubenkopf sollte flach sein, am besten mit Inbus)
etwas Fett
etwas Zwirn
2 x Kugellager Typ 623 2RS (3x10x4)
2 x selbstsichernde Mutter M3
1 x Unterlegscheibe M3
2 x kleine Dichtung zwischen Kugellager und Mutter
2 x große Dichtung zwischen Kugellager und Schiffrumpf
Reihenfolge der Montage von oben nach unten:
Schraubenkopf
selbstsichernde Mutter (falschrum drauf drehen)
Lenkhebel (Druckteil) draufstecken, so dass die Mutter drin verschwindet
Unterlegscheibe
kl. Dichtung
Kugellager
gr. Dichtung
durch die Wellenführung des Rumpfs (Druckteil) mit Fett
gr. Dichtung
Kugellager
kl. Dichtung
selbstsicherne Mutter
Ruder (Druckteil) (hält bei mir nur mit etwas Nagellack ;-) )

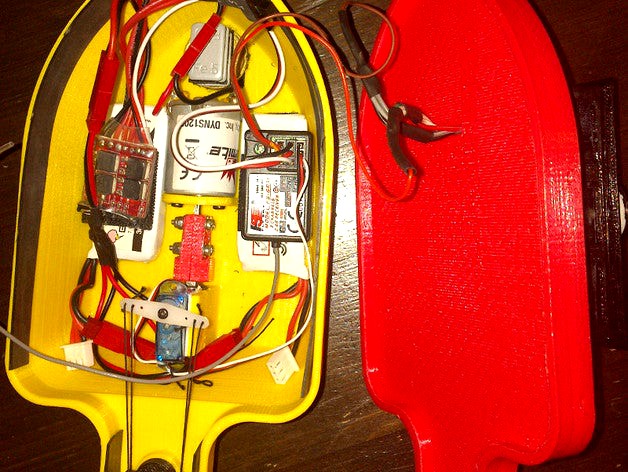

Elektrik:
Druckteile: Aufbauten, Hütte
Akku: Parallelschaltung mit 2 x Lipo, 7,4 Volt, 300 mAh, 45C, 2S (von BRAINERGY, 53x22x10[mm])
Fahrtregler: für Micromodelle
Micro Servo (maximal 26mm breit, am besten 9mm dick)
Beleuchtung: 3mm LEDs
Druckteil: alle Lampen
