Raspberry Pi B - PIPC - Case

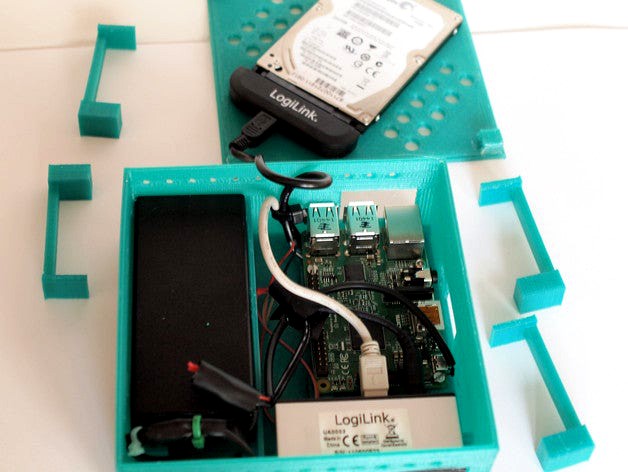

This case allows a compact PIPC. With 5V 4A power supply, 2.5-inch hard drive, USB-SATA adapter and USB hub. The case is 14cm x 14 cm x 9.5 cm in size.
To save space, two USB interfaces (HDD and USB hub) and the power supply to the Raspberry Pi soldered (see pictures).
The USB hub is glued with superglue.
Components:
USB / SATA Adapter: LogiLink AU0011A
LogiLink USB Hub: UA0003
Power Supply: 5V 4A OpenPeak
Raspberry PI B
When soldering the power supply necessarily a voltmeter to test use the plus and minus pole!
German:
Dieses Chassi ermöglicht einen Kompakten PIPC. Mit 5V 4A Netzteil, 2,5 Zoll Festplatte, USB-SATA Adapter und USB-Hub. Das Chassi ist 14cm mal 14 cm mal 9,5 cm groß.
Um Platz zu sparen sind zwei USB Schnittstellen (Festplatte und USB-Hub) und die Stromversorgung an den Raspberry Pi verlötet (siehe Bilder).
Der USB Hub wird mit Sekunden Kleber verklebt.
Komponenten:
USB/SATA Adapter: Logilink AU0011A
USB Hub Logilink: UA0003
Netzteil: OpenPeAk 5V 4A
Raspberry PI B
Beim Verlöten der Stromversorgung unbedingt ein Voltmeter zum Testen des Plus- und Minus-Pols verwenden!
