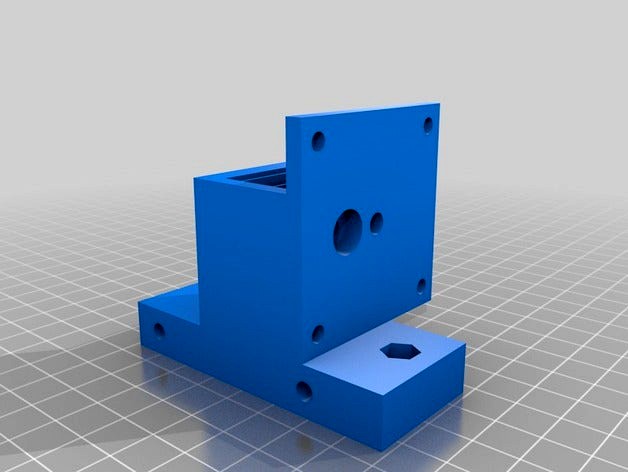

prusa i3 extruder dual drive gear. not tested by motorimicro
by Thingiverse
Last crawled date: 4 years, 8 months ago
10x5x4 ball bearing.
gear m1 diameter 11 mm (aliexpress)
must be used with planetary gear box.http://www.thingiverse.com/thing:1321364
original project (https://www.youmagine.com/designs/planetary-gearbox-extruder)
distanza interassi pulegge di spinta 10,3 mm
distanza fori sul carrello per estrusore 48,53 mm
diametro ingranaggi punto di contatto 18 mm
foro aggancio estrusore 15 mm profondita 2mm
fori aggancio nema 31 mm dimensioni massime 42 mm
spessore aggancio hot end 12 mm , distanza tra i fori per aggancio piastra alluminio hotend 50 mm
distanza fori attacco a carrello 48,5.
diametro foro aggancio hot end 16 mm profondita 5,5
foro rettangolo interno 25 mm x 20 pareti 6 mm altezza 41 mm
cuscinetti 12 x 6 x4 inner bore 6 mm
diametro fatto per cuscinetto 13 mm profondità 4,5 mm
diametro cilindro tolto da 30 mm per fare spazio a ipotetici ingranaggi più grandi spostato di 36 e 58
