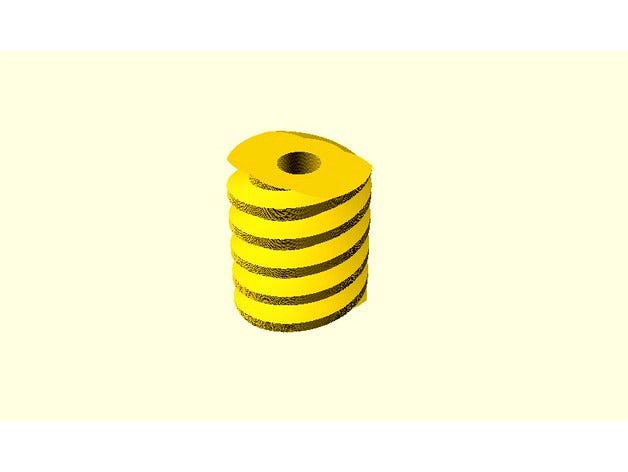

Parametrische Schnecke / Parametric Worm by janssen86
by Thingiverse
Last crawled date: 4 years, 7 months ago
Parametrische Schnecke
Erzeugt eine zylindrische Schnecke (archimedische Spirale) nach DIN 3975.
Der Radius r des Wälzkreises der Schnecke bei gegebenem Modul m, Gangzahl z und Steigungswinkel γ ist
r = m·z·1⁄2sinγ
Format:
schnecke(modul, gangzahl, laenge, bohrung, eingriffswinkel, steigungswinkel, zusammen_gebaut)
Parameter:
modul = Höhe des Schneckenkopfes über dem Teilzylinder
gangzahl = Anzahl der Gänge (Zähne) der Schnecke
laenge = Länge der Schnecke
bohrung = Durchmesser der Mittelbohrung
eingriffswinkel = Eingriffswinkel, Standardwert = 20° gemäß DIN 867. Sollte nicht größer als 45° sein.
steigungswinkel = Steigungswinkel der Schnecke, entspricht 90°minus Schrägungswinkel. Positiver Steigungswinkel = rechtsdrehend.
zusammen_gebaut = Komponenten zusammengebaut (1) für Konstruktion oder auseinander (0) zum 3D-Druck
+++
Parametric Worm
Creates a cylidrical worm (archimedean spiral) following DIN 3975.
The worm's pitch circle r can be calculated out of its module m, number of threads z and lead angle γ:
r = m·z·1⁄2sinγ
Format:
schnecke(modul, gangzahl, laenge, bohrung, eingriffswinkel, steigungswinkel, zusammen_gebaut)
Parameters:
modul = height of the thread above the pitch circle
gangzahl = number of threads
laenge = length of the worm
bohrung = central bore diameter
eingriffswinkel = pressure angle, standard value = 20° according to DIN 867
steigungswinkel = lead angle of worm. Positive lead angle = clockwise thread rotation
zusammen_gebaut = assembled (1) or disassembled for printing (0)
