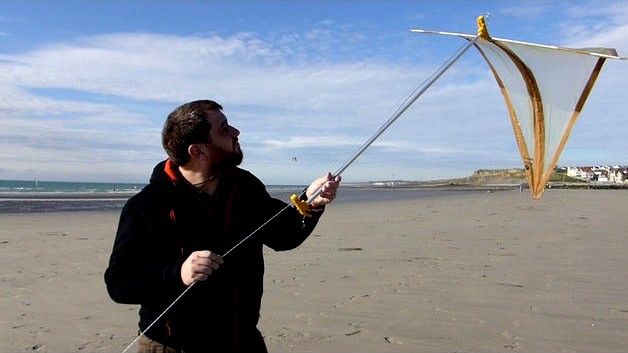

Pieces imprimées 3D pour la réalisation d'une navette (petit système qui monte le long de la ligne d'un cerf volant monofil) permettant d'embarquer un petit appareil photo.
Par rapport à la version "Kite messenger 1.2" d' erwinha :
Ajout d'un perçage de fixation pour un appareil photo
augmentation de la largeur pour intégrer les écrous et têtes de vis dans le corp de piece.
augmentation des diamètres de tiges (6mm) pour installation d'une voile plus importante (pour monter l'appareil photo)
mise en pente des parties nécessitant un support pour supprimer celui-ci
modification du diamètre des poulies
modification de l'axe des fentes "passe fil" pour empêcher la sortie de la ligne lorsque le fil est tendu.
Pieces supplémentaires nécessaires :
4 vis M3x20 à tete fraisée
4 écrous M3
2 vis M4x20 tete fraises
2 écrous M4
2 roulements a bille gorge en U (diamètre intérieur 4mm, diamètre extérieur 13mm, épaisseur 7mm) http://amzn.eu/d/2aM28zL
fil de fer
profilé aluminium 10x10mm, longueur 1m
deux tiges diamètre 6mm (hêtre ou fibre de carbone)
voile (toile de spy ou sac plastique et scotch)
une ficelle et un anneau métallique léger
un pied photo orientable (du type http://amzn.eu/d/4WTGS6D)
une tige de métal coudé servant de butée de déclenchement sur la ligne du cerf-volant
un peu de frein filet (lockit) pour éviter que les vis ne s'enlèvent avec les vibrations.
un appareil photo, gopro ou autre
A améliorer dans les versions futures :
ajouter un peu de jeu pour le profilé alu (ici j'ai dû y aller au marteau ;) )
ajouter un peu de jeu pour le pied photo
Vos commentaires sont bien sûr les bienvenus ;)
3D printing parts to make a shuttle (little system going up and down along the line of a one line kite) allowing to board a small camera.
Difference compared to the original "Kite messenger 1.2" by erwinha :
Adding of a fixing hole for a camera
Increased width to integrate the nuts and screw heads in the piece body.
increased diameter of rods (6mm) for installation of a larger sail (to mount the camera)
sloping the parts that need support to remove it
change of pulley diameter
modification of the axis of the slots "pass wire" to prevent the exit of the line when the wire is stretched.
Additional pieces needed:
4 screws M3x20 with countersunk head
4 M3 nuts
2 screws M4x20 with countersunk head
2 M4 nuts
2 U-groove ball bearings (inner diameter 4mm, outer diameter 13mm, thickness 7mm) http://amzn.eu/d/2aM28zL
metallic wire
aluminum profile 10x10mm, length 1m
two rods diameter 6mm (beech or carbon fiber)
sail (spy cloth or plastic bag and scotch tape)
a string and a light metal ring
an orientable photo foot (of the type http://amzn.eu/d/4WTGS6D)
an angled metal rod acting as a trigger stop on the kite line
lockit to prevent the screws from being removed with vibrations.
a camera, gopro or other
To improve in future versions:
add space for the aluminum profile (here I had to go hammer;))
add space for the photo foot
Your comments are of course welcome;)
