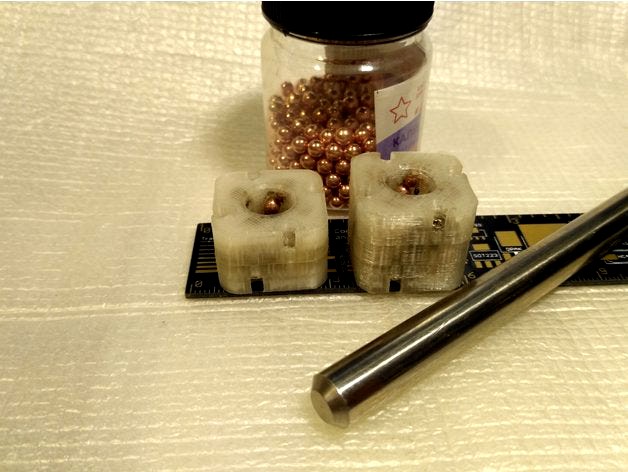

Linear recirculating ball bearing 10mm (from 4.5mm steel BB's)
https://youtu.be/jR-tOtsJ8MU
После изготовления деталей протянуть по канавкам шарик чуть большего диаметра, чтобы сгладить заусенцы.
Крепёж - шурупы 2мм х 8мм.
Среднюю деталь можно масштабировать по высоте - получим подшипники разной длины.
Если вторую крышку напечатать такую же как и первую - получится подшипник с четырьмя канавками, замкнутыми в одно кольцо.
Если вторую крышку напечатать зеркально первой - четыре канавки образуют каждая своё кольцо.
Мне кажется, первая конструкция будет способствовать более равномерному износу шариков.
Подшипник получился туговатый, зато, без люфта. Если делать свободнее - шарики проскальзывают по валу. Надо будет подобрать параметры канавки.
Габариты:
вариант без средней вставки 24мм х 24мм х 16мм,
вставка добавляет 5мм по длине.
