La génesis de este diseño es crear un acople para los motores paso a paso y las varillas roscadas que tenga las ventajas de un acople comercial -absorber desalineado-, sin tener que gastar dinero. Venía usando con éxito "tubo de cristal" de 9mm exterior, 5 interior, amarrado con precintos (ziptie), pero la dificultad de apretar el precinto de forma segura al eje/varilla y evitar que se mueva era un inconveniente.
Básicamente se necesita de 35 mm de tubo cristal de 9 mm exterior x 5 mm interior, dos prisioneros impresos, 2 tornillos M3x15 con su tuerca correspondiente.

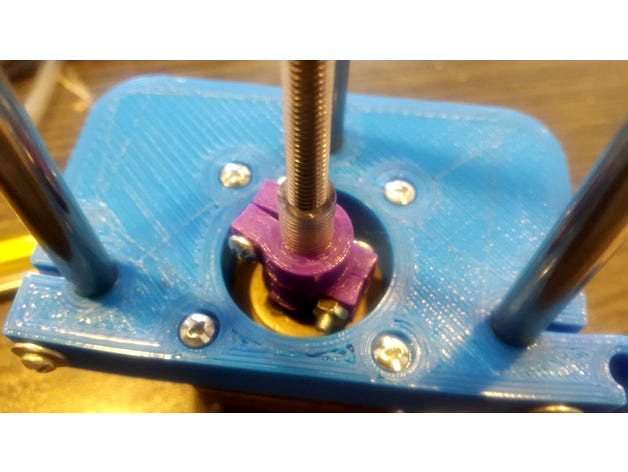

La forma de instalarlo es colocar el tubo de cristal en la varilla roscada hasta la mitad, colocar los prisioneros, y luego insertar la otra mitad en el eje del motor paso a paso.
El truco consiste en que el eje del motor tiene que hacer contacto con la varilla roscada, en esa posicion se aseguran los prisioneros, tratando que quede el menor gap posible entre ellos (0.5 mm o menos).
De esa manera se obtiene un acople eficiente y barato. Se provee el fuente en openscad, el cual es parametrizable.
