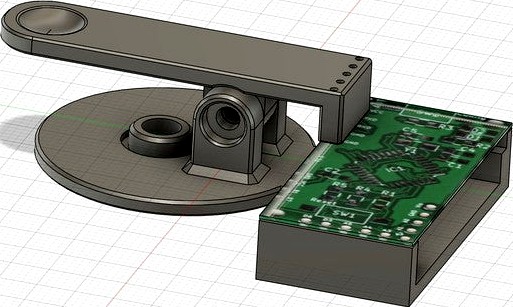

HM-Sensor Programmierklemme by wpatrick
by Thingiverse
Last crawled date: 4 years, 11 months ago
Programmierklemme um HM-Sensor Platinen via UART-Adapter flashen.
Nebst Kabel benötigt man:
1x Druckfeder 9.5x19mm, (die Möglichkeit für eine Kugeschreiberfeder ist auch gegeben aber ungetestet)
4x Pogo Pins P50-B1 0,68 mm
1x 5Pol. Pfostensteckerbuchse RM2.54mm
1x M3 Mutter
1x M3x12mm Schraube
Die Löcher für die Pogos müssen ggf. nachgebohrt werden.
Die Pogos kommen in die Pfostensteckerbuchse und diese wird dann mit dem Arm verklebt.
Programming base for HM-Sensor circuit boards via UART adapter.
In addition to cables, you need:
1x compression nib 9.5x19mm, (may you can use a spring from a ballpoint but untested)
4x pogo pins P50-B1 0.68 mm
1x 5-pin. Post connector socket, pitch 2.54mm
1x M3 nut
1x M3x12mm screw
The holes for the pogos may have to be re-drilled.
The pogos plugged into the connector socket and this is then glued to the arm.
