Fenstersensor-TKO
Dies ist ein nachrüst Fenstersensor, welcher unsichtbar zwischen Rahmen und Fensterflügel montiert wird. Mit diesem Sensor können die Riegelpositionen für geschlosssen, offen und gekippt abgefragt werden. Die Abfrage der Stellung erfolgt mit einem Magnet und je einem Reedkontakt.
Alle Teile von ELV.
Reed Kontakt Art Nr. 029167
HMIP Sende Modul Art Nr. 151221
Knopfzellen Halter Art Nr. 123476
Ein Dreiflügeliges Fenster bekommt:

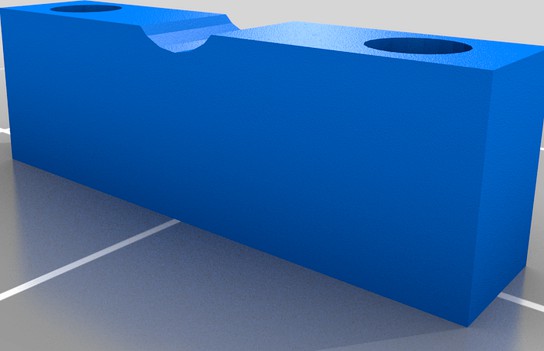

2x Gehäuse wie abgebildet
Eines mit 3x Reed Kontakt (mit Kippfunktion) / 1x mit 2x Reed Kontakt (ohne Kpipfunktion)
1x Funkmodul
Je Flügel im Rahmen noch ein weiterer Reed Kontakt in Serie für Status «ein oder mehrere Fenster offen»
Das Hauptmodul wird mit den anderen mit einem oder zwei Telefon Kabel verbunden und im Rahmen verlegt.
Alles unsichtbar und meiner Meinung nach sicher.
Die Knopfzelle CR3022 soll gemäss HM Bedienungsanleitung und meiner Berechnung mehr als 2 Jahre halten.
