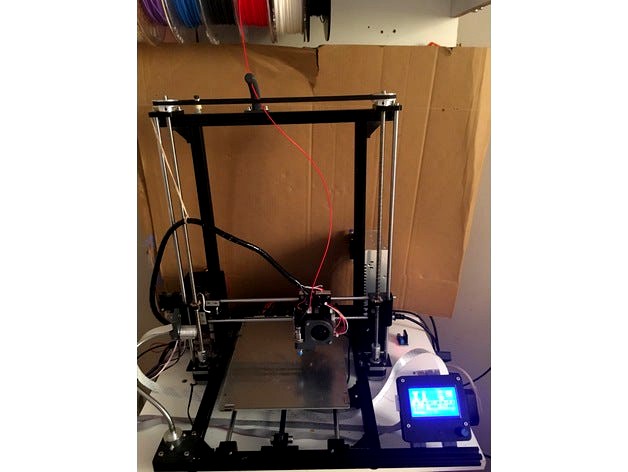

Hictop 3DP17 : belt between the two Z axis for manual mouvement by Diauguerry93

Last crawled date: 4 years ago

Upgrade of
En lien avechttps://www.thingiverse.com/thing:2577209
With this upgrade, I can easyly and quickly raise or lower the hotend manualy.
There is no offset between the 2 Z asis.
Avec cette modification je peux monter et ou baisser manuellement la buse : facile et rapide
Cela permet aussi de n'avoir aucun décalage entre les 2 axes Z.
the belt GT2 of 852mm long / la courroiehttps://fr.aliexpress.com/item/3D-Printer-accessories-Closed-Loop-Rubber-Timing-Belt-2GT-6-Black-160-192-200-400-600/32715186410.html?spm=a2g0s.9042311.0.0.E0Ymwq
the 2 pulleys GT2 with 60 tooth / les poulies crantéeshttps://www.amazon.fr/gp/product/B01MATHPMR/ref=oh_aui_detailpage_o04_s00?ie=UTF8&psc=1
the free pulley / la poulie follehttps://fr.aliexpress.com/item/GT2-Pulley-20-Without-Teeth-Pulley-20Teeth-Timing-Gear-Bore-5MM-For-GT2-belt-Width-6MM/32512894329.html?spm=a2g0s.9042311.0.0.E0Ymwq
The free pulley is fixed on a small aluminum bracket
La poulie folle est fixée sur une petite équerre en aluminium
