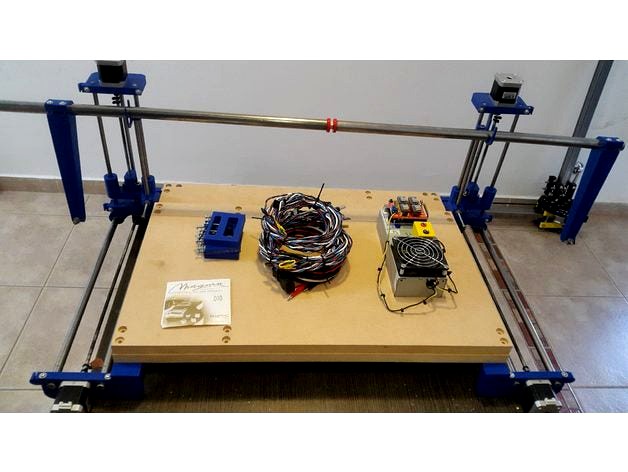

Foam Cutter CNC de brazos independientes (XY UV)
Log de armado de brazos:
https://www.facebook.com/media/set/?set=a.1841183626193045.1073741887.100009042761356&type=1&l=72dd28914b
Log de armado de Arco de corte:
https://www.facebook.com/media/set/?set=a.1850431165268291.1073741888.100009042761356&type=1&l=8185e157f5
Log de armado y calibración de la Electronica
https://www.facebook.com/media/set/?set=a.1850518678592873.1073741889.100009042761356&type=1&l=de69047f2e
Log de Armado de pack de Cables
https://www.facebook.com/media/set/?set=a.1850545875256820.1073741890.100009042761356&type=1&l=a7619f934c
Log de preparación de tablas de corte y gestión de cableado
https://www.facebook.com/media/set/?set=a.1850555245255883.1073741891.100009042761356&type=1&l=ce56db0d7d
Video de funcionamiento:
https://youtu.be/QPSy0pIWn7I
https://youtu.be/g5aDr6Z7wWE
Hay una planilla de libreoffice con la lista de compras, pero basicamente son hierros trafilados D8, y D12.75, para las guias y varilla roscada M6 para el movimiento, y tornillería variada.
El hilo de corte es realizado con cuerda de guitarra acustica o electrica (la primera) nro 10.
En el carro vertical va colocado un tornillo M4 x 60, con un par de tuercas en su extremo en donde apoya el hilo caliente.
Electronica: Es una fuente de PC para alimentar motores y hilo caliente, arduino uno con grbl-xyuv como firmware y un cnc shield con 4 pololu drv8825 para control de motores.
Update 20/09/2018: Para conveniencia de los colegas que no consiguen guias de 1/2", Se agregan 3 STL para el carro horizontal para usar guia diametro 12mm. (sus nombres terminan en .....rod 12.stl )
