Base para desoldar piezas de placas electrónicas. Base for desoldering pieces of electronic boards? by fjma23

Last crawled date: 4 years ago

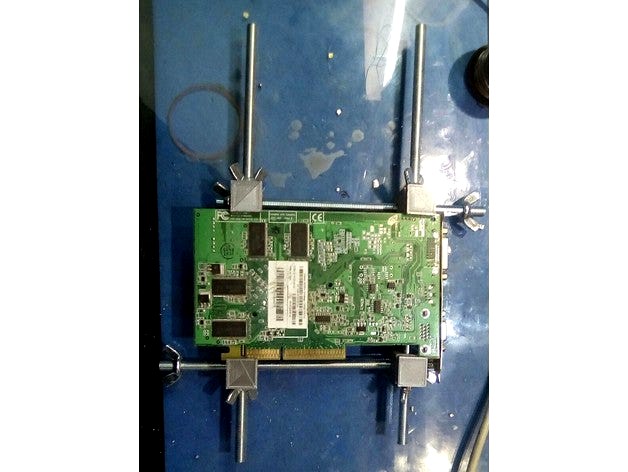

Mi cuñado y socio, el electrónico, de las impresoras, me pidio algun diseño para poner las placas electrónicas boca abajo y aplicandoles calor, dandoles unos golpes, los componentes caen abajo, de la forma que el lo hacía, en una bandeja, no le era muy comodo. Asi que pensando, ha salido esta pieza simple que sirve para soportar unas barras roscadas de 8mm, con una tuercas tipo palometa, unas arandelas y así tenemos un cacharro que puede pillar placas de hasta tamaño a4 aproximadamente, una barra de 1 metro cortada en 2 de 30 cm y 2 de 20. Asimismo puede poner placas infimas. Por cierto imprimir 4 que si no cojea, si veis que al ser pequeña la placa cabecea el artilugio hacerle otras 4 para que apoyen los extremos de las varillas, éstas sin necesidad de tuercas. Tambien puede servir para sujetar cualquier tipo de superficie de hasta 3mm que es el grosor que le he dado a las ranuras.
Traducción Google:
My brother-in-law and partner, the electronic one, of the printers, asked me for some design to put the electronic plates upside down and applying heat, giving them some blows, the components fall down, the way he did, on a tray, not It was very comfortable. So thinking, this simple piece has come out that serves to support 8mm threaded rods, with a nuts palometa, some washers and so we have a pileup that can catch plates up to size approximately 4, a bar of 1 meter cut in 2 of 30 cm and 2 of 20. You can also put infimas plates. By the way, print 4 that if you do not limp, if you see that when the plate is small, the device makes another 4 to support the ends of the rods, these without the need for nuts. It can also serve to hold any type of surface up to 3mm which is the thickness that I have given the slots.
