Artist-D Pro : BL-Touch by yopla
by Thingiverse
Last crawled date: 3 years, 12 months ago
Installation du BL-Touch sur l'Artist-D :

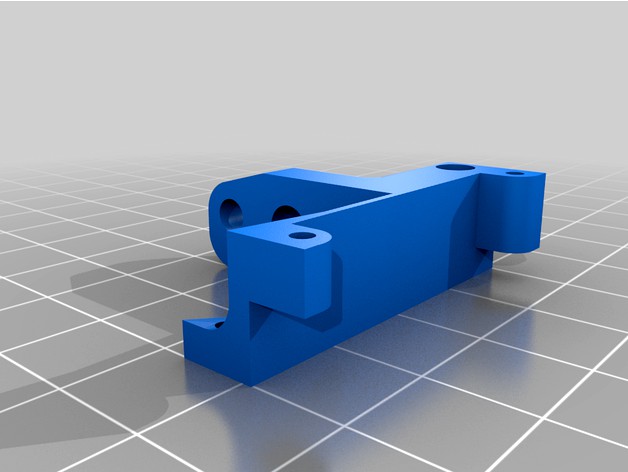

Utiliser des inserts M3 à sertir à chaud pour fixer le BL-Touch.
Utiliser un cablâge 5 fils comme montrer sur les photos. Installer un connecteur JST XT 2.54 pour les signaux du Z-offset (fil blanc et fil noir). Déconnecter le cablâge du endstop Z, et connecter votre JST XT 2.54 comme sur les photos.
Installer un connecteur Dupont à l'extrémité des 3 autres fils et connecter sur la carte Robin Pro comme indiqué sur les photos.
Après installation, tester un "G28 Z" en déclenchant le palpeur avec votre doigt. Si pas d'arrêt, couper l'alimentation et inverser le câblage des signaux du Z-offset (fil blanc et fil noir). Tester de nouveau.
Pour information, j'ai déconnecté et démonté l'écran tactile de mon Artist-d Pro pour installer un LCD12864. J'ai pu upgrader en Marlin 2.0.8.2 et profiter de toutes les options disponibles (sauf le mode UART).
Offset X = 17.2
Offset Y = 21.4
indiquer ces valeurs dans configuration.h :
'#define NOZZLE_TO_PROBE_OFFSET { 17.2, 21.4, -1.40 }'
PS: Google translate is your friend! ;°b
