Italian:
Questa modifica è nata perchè la Stampante 3D Artillery Genius non ha sull'asse Z le ruote eccentriche per poter regolare la pressione sui profili.
Per poter installare la parte, ho inserito nelle immagini la descrizione dell'installazione.
L'oggetto è speculare, quindi è possibile installarlo sia a sinistra che a destra
Ho creato anche il dado eccentrico customizzato per poter girare la ruota.
La minuteria necessaria è la seguente:
N°12 Viti M5x40
N°4 Rondelle 10x5 Sp.1
N°2 Rondelle 15x5
N°6 Dadi autobloccanti M5
N°8 Viti M3x16
N°8 Dadi M3
N°6 Dadi a martello M5
Il resto delle parti è recuperabile dall'originale.
English with google translate:

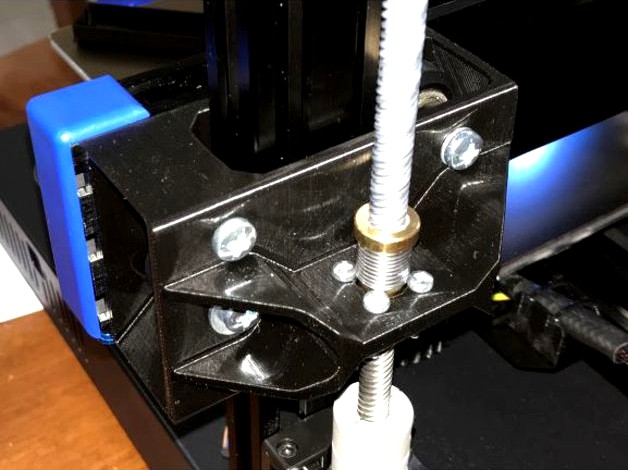

This modification was born because the Artillery Genius 3D Printer does not have eccentric wheels on the Z axis to be able to adjust the pressure on the profiles.
In order to install the part, I have included the installation description in the images.
The object is mirrored, so you can install it both left and right
I also created the custom eccentric nut to be able to turn the wheel.
The necessary hardware is as follows:
N°12 M5x40 screws
N°4 Washers 10x5 Th.1
N°2 Washers 15x5
N°6 M5 self-locking nuts
N°8 M3x16 screws
N°8 M3 nuts
N°6 M5 Nuts T-Slot
The rest of the parts are recoverable from the original.
