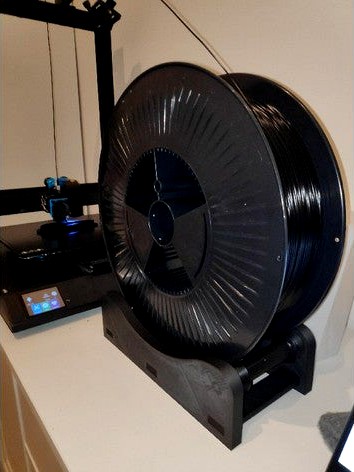

4kg Spoolholder by Tomahawk1101
by Thingiverse
Last crawled date: 5 years, 3 months ago
Drucken:
2x Seitenteil 0,3mm
3x Verbindungsstange 0,3mm
2x Kugellager Verbindungsstange 0,2mm + Support
4x Kugellager Aufsatz 0,1mm
Alles mit 20% Infill
Benötigt wird:
8x Kugellager [8x22x7] gleiche wie z.B. in Longboards oder Skateboards verbaut sind
6x M3x20 Schrauben (optional)
6x M3 [2,5mm Höhe] (optional)
Montage:
Es ist alles so erstellt, dass es sich sehr schwer zusammenstecken lässt. Ich habe alles mit einem Hammer reingehauen, damit es danach eigentlich auch ohne Schrauben hält (deswegen Schrauben und Muttern optional).
Zuerst werden auf jeweils 2 Kugellager ein Kugellager Aufsatz draufgepresst, danach werden diese auf die Kugellagerstangen gehämmtert. der Rest sollte selbsterklärend sein
Für Spulen mit ca. 98mm Breite geeignet. Ich habe von 3dJAKE ecoPLA schwarz 1,75mm 4kg in verwendung.
