3D Toolhead - Printer Pen Holder by AdrianoMoura
by Thingiverse
Last crawled date: 4 years, 3 months ago
https://youtu.be/TtVIgmclNN0
I made this project to use on my Grabber i3.
Part of the project was to create a way to easily replace differents toolheads on my 3D printer, because I want to create new tools in the future.
The original mount of my extruder was made with 2 pieces of mdf, holding the linear guides as a sandwich, and the extruder bolts pass through one of this pieces and is locked with a nut by inside, what make this really tricky to unmount, so I leave on this project the SLT file to the tool holder that I create to my 3D printer, I locked this piece on my original X axis and put a m3 nut inside, so if I wanted to change the toolhead the only thing that I need is to unscrew a tool and put the new one.
To the pen holder you will need to use a elastic, this will act as a spring holding the pen against the paper.
Essa peça foi feita para minha uma Grabber i3, precisa de adaptação para outros modelos.
A ideia desse projeto foi inicialmente permitir múltiplas ferramentas para a impressora 3d, permitindo trocar a extrusora por outra peça sem muita dificuldade, e comecei por esse suporte para caneta.

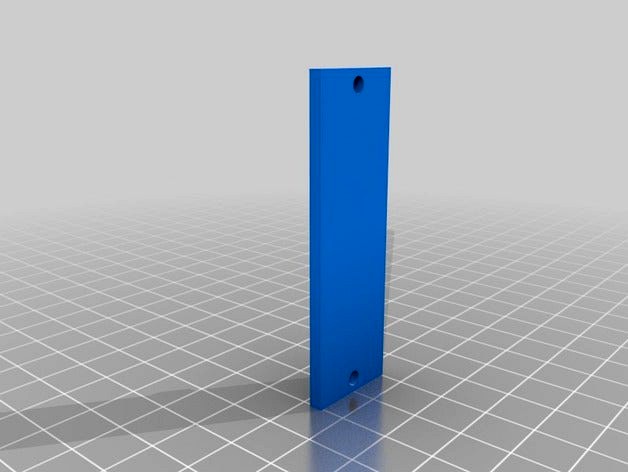

O projeto é composto por 3 peças o corpo que vai preso no eixo X, uma pequena chapa que passa por dentro do corpo e onde vão parafusados 2 prendedores onde será fixada a caneta, assim a peça permite que a caneta se movimente livremente na vertical, os 2 pequenos ganchos foram feitos para permitir a entrada de um elástico, ele serve como uma mola segurando a caneta contra o papel durante a impressão, isso garante que a caneta não se afasta caso a mesa esteja levemente inclinada.
I made this project to use on my Grabber i3.
Part of the project was to create a way to easily replace differents toolheads on my 3D printer, because I want to create new tools in the future.
The original mount of my extruder was made with 2 pieces of mdf, holding the linear guides as a sandwich, and the extruder bolts pass through one of this pieces and is locked with a nut by inside, what make this really tricky to unmount, so I leave on this project the SLT file to the tool holder that I create to my 3D printer, I locked this piece on my original X axis and put a m3 nut inside, so if I wanted to change the toolhead the only thing that I need is to unscrew a tool and put the new one.
To the pen holder you will need to use a elastic, this will act as a spring holding the pen against the paper.
Essa peça foi feita para minha uma Grabber i3, precisa de adaptação para outros modelos.
A ideia desse projeto foi inicialmente permitir múltiplas ferramentas para a impressora 3d, permitindo trocar a extrusora por outra peça sem muita dificuldade, e comecei por esse suporte para caneta.
O projeto é composto por 3 peças o corpo que vai preso no eixo X, uma pequena chapa que passa por dentro do corpo e onde vão parafusados 2 prendedores onde será fixada a caneta, assim a peça permite que a caneta se movimente livremente na vertical, os 2 pequenos ganchos foram feitos para permitir a entrada de um elástico, ele serve como uma mola segurando a caneta contra o papel durante a impressão, isso garante que a caneta não se afasta caso a mesa esteja levemente inclinada.
