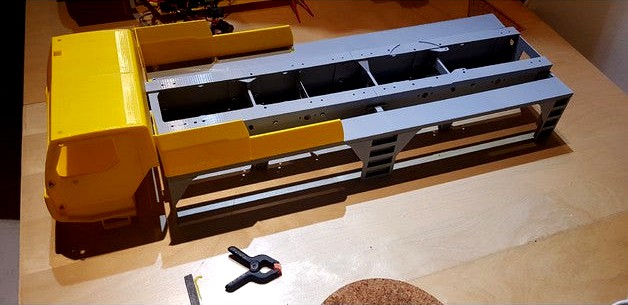

1/14 Liebherr Ltm 1100-4.2 Voll RC Mobilkran by Martin_l

Last crawled date: 4 years, 10 months ago

Achtung das Projekt wird so lange in Bearbeitung stehen bis ich es vollständig gedruckt habe. Dann gibt es auch erst alle Teile!
Der Oberwagen ist bis auf die Gewichte, die Gewichtheberund die Schleifringdurchführung vollständig online.https://youtu.be/0z7aK6uYLbg
https://youtu.be/DKLu8EEjzkk
V1 Ausleger volle Länge mit allen Auszügen (Ungetestet)
V2 Ausleger 2 Auszüge so drucke ich es sind dann ca 70cm Grundstufe und 2x 55cm Auszüge plus 7cm Kopf
Feel free to donate something to the designer.
VOLL RC. Da kommt viel Elektronik und 3 Hydromechaniken rein!
Motor Hubzylinder JGA25-370
Motor Seiltrommel JGA25-370
Servo Drehkranz MG996R
Motor Ausleger JGB37-520
Servo Kabine SG90
Achsen
Differential Wltoys 12428 4x
Kegelzahnrad 12428-0012 2x
Kardangelenk 5mm - 5mm 8x
Schraube M5 min 30mm 8x
Kugellager 5x10x4 24x
Kugellager 7x11x3 6x
Wer es vorher druckt muss mit etwas Basteln rechnen.
Die Ausleger werde ich in der Position drucken.
Ich hab ein Test gemacht mit einer 20mm Schürze, das hat sehr gut ausgesehen.
Der Überstand brauch keine Stütze, die 0,8mm klebt der Drucker schon dran.
Druckhöhe 329mm. je Segment 20std mit 0,2mm Layer ich Teste auch mal 0,3mm
Für den Drehkranz brauch man 3mm Stahlkugeln 200stück https://youtu.be/32xta9ksBUo
Bitte immer auch die Bilder anschauen bevor fragen gestellt werden.
Ich werde wenn alles fertig ist eine Liste machen was wie oft zu drucken ist und was man noch Kaufen muss und wo ich es gekauft habe.
Nicht vergessen es ist nur Plastik!
